Bauplan Rollvorrichtung mit Unterbau für Festool MFT/3
Praktische Rollvorrichtung mit stabilem Unterbau für den Festool MFT/3 – ideal bei engen Platzverhältnissen, mit 3D-Modell und vollständigem Zeichnungssatz.
Video

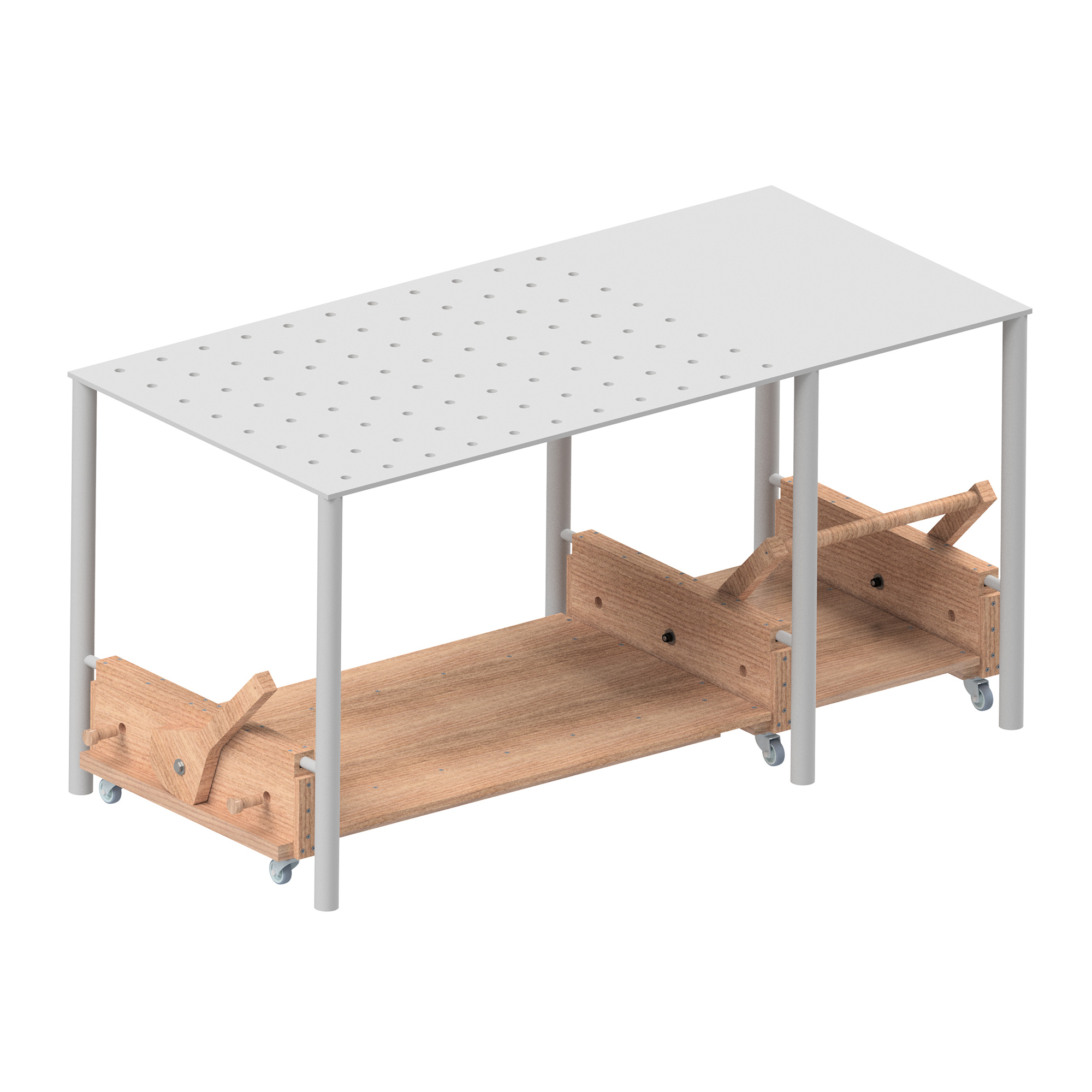

Interaktives 3D-Modell
Das Modell wird aus Performance-Gründen erst nach Klick geladen.
3D-Modell laden3D-Modell der Rollvorrichtung im interaktiven Viewer. Die Ladezeit variiert je nach Internetverbindung.
Projektübersicht
Einfaches Schieben des MFT/3
In vielen Werkstätten ist der Platz knapp – und genau dafür habe ich diese Rollvorrichtung mit stabilem Unterbau für den Festool MFT/3 entwickelt.
Mit angebauter Tischverlängerung MFT/3 VL ist das Schieben des Tisches normalerweise eine Herausforderung – mit dieser Lösung geht es mühelos.
So funktioniert es:
Durch Betätigen der Hebel wird der Tisch um ca. 25 mm angehoben. Die Lenkrollen ermöglichen dann ein leichtes Bewegen oder Drehen, auch um 180°.
Der massive Unterbau sorgt nicht nur für zusätzlichen Stauraum, sondern erhöht auch die Stabilität des gesamten Tisches.
Nach dem Absenken steht der MFT/3 wieder sicher und entkoppelt auf seinen eigenen Füßen.
Die Hebebaugruppe ist universell einsetzbar – sie passt für MFT/3 mit und ohne Tischverlängerung.
Die Pläne können 1:1 nachgebaut oder individuell angepasst werden, zum Beispiel mit zusätzlichen Regalfächern.
Falls Sie weitere Informationen zum Aufbau der Zeichnungen oder Umgang mit dem 3D-Modell benötigen, finden Sie hier eine Zusammenstellung der wichtigsten Fragen: zu den FAQ
Bauplan-Inhalt & Materialkosten
Bauplan-Inhalt
- Alle Fertigungszeichnungen & Baugruppen mit Stücklisten im PDF-Format
- 3D-Modell im STEP-Format
Materialkosten
Version mit Tischverlängerung:
ca. 200 €
Benötigtes Werkzeug
- Lineale, Winkel, Bleistift
- Handkreissäge mit Führungsschiene
- Bohrmaschine mit verschiedenen Bohrern & Forstnerbohrern
- Schleifpapier
Highlights
Rollvorrichtung mit Unterbau
für den Festool MFT/3Mit Tischverlängerung nutzbar
auch geeignet für MFT/3 mit TischverlängerungIdeal bei wenig Platz
einfaches Bewegen und Drehen des ArbeitstischesHebefunktion
Tisch wird durch Hebelbetätigung ca. 25 mm angehobenStabiler Stand
nach dem Absenken steht der MFT/3 wieder auf eigenen FüßenMehr Stauraum
massiver Unterbau mit zusätzlicher NutzflächeMehr Stabilität
erhöht die Stabilität des MultifunktionstischesMultiplex-Konstruktion

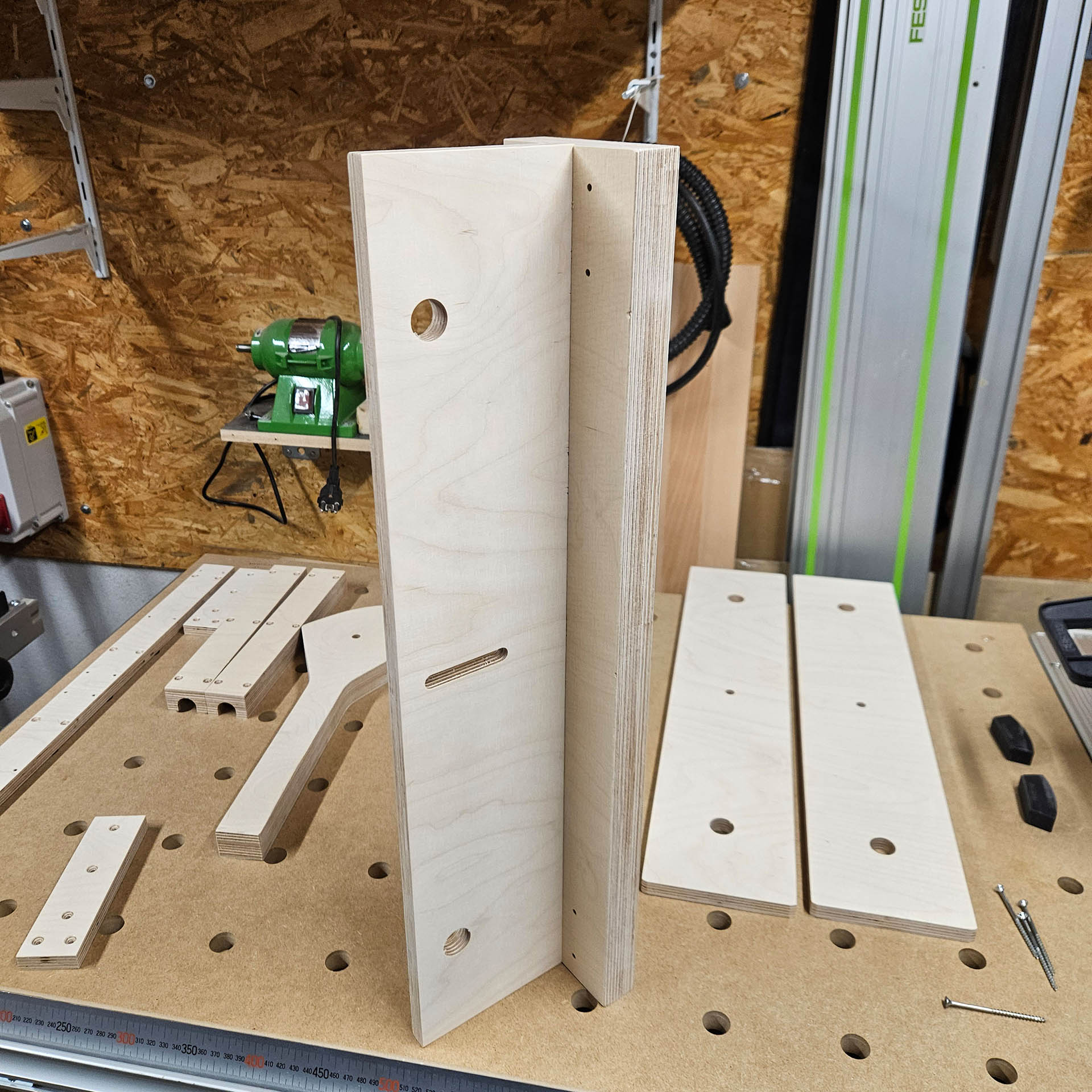

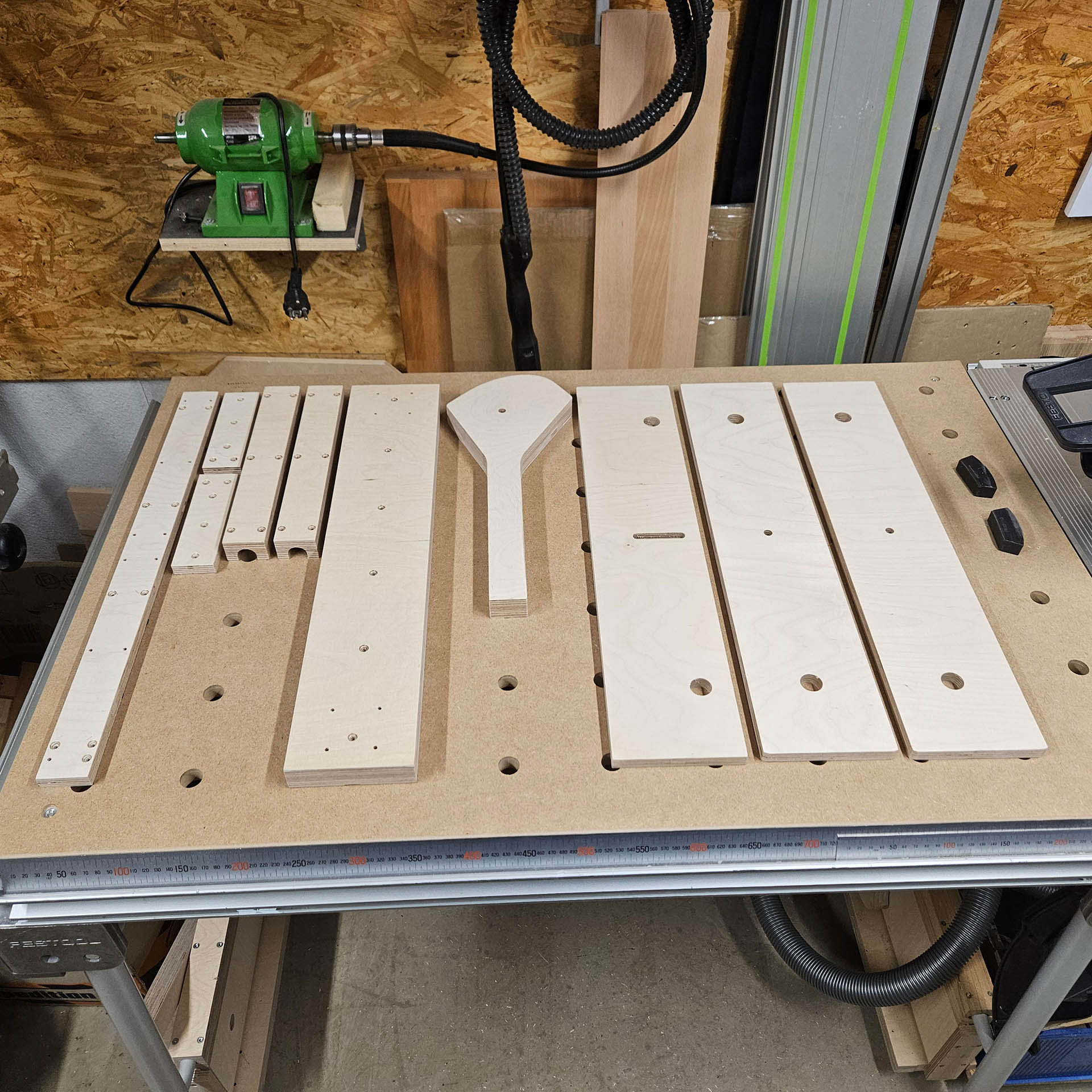

gefertigt aus 15 mm und 30 mm MultiplexLenkrollen

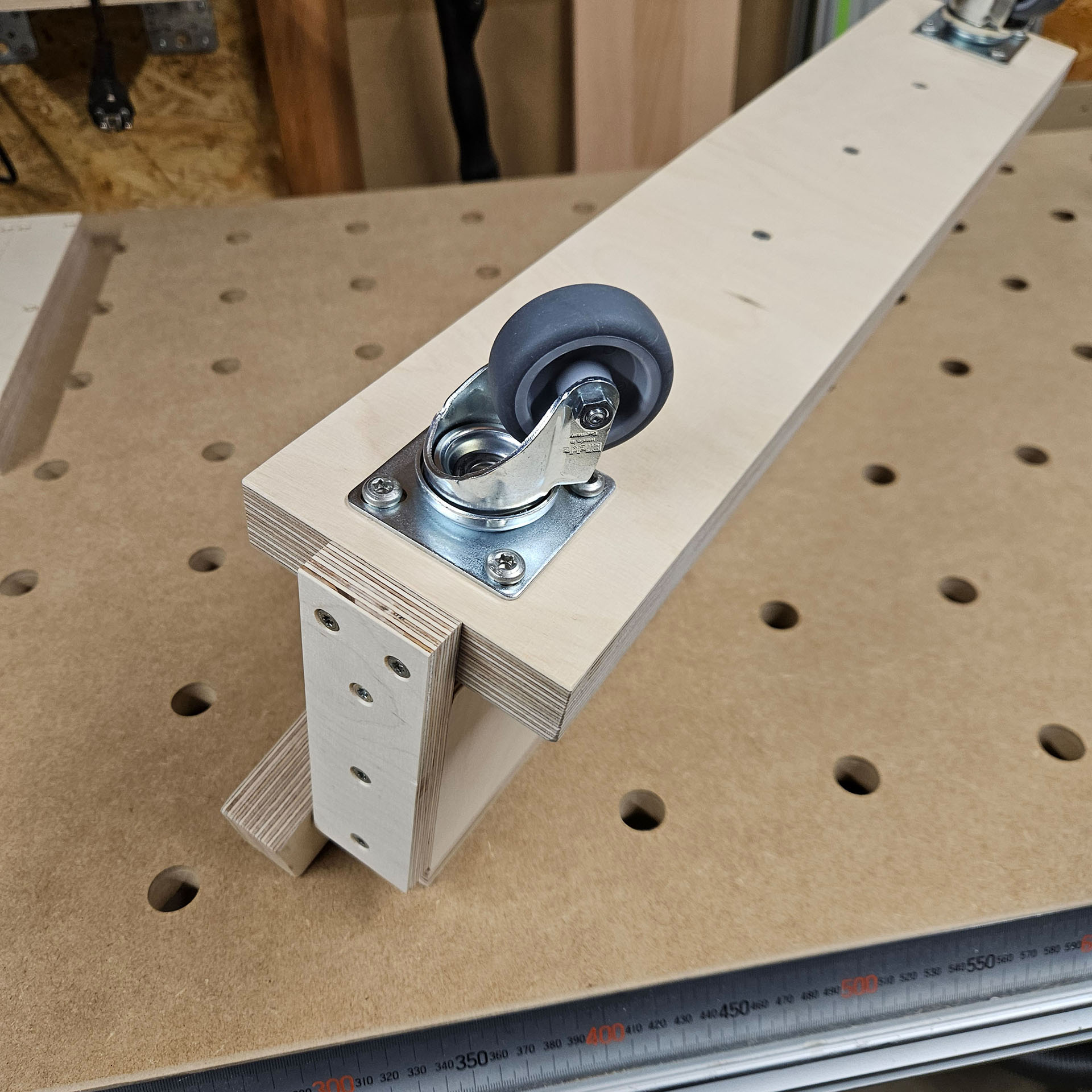

6 Lenkrollen mit Tischverlängerung, 4 Lenkrollen ohne Verlängerung3D-Modell inklusive
STEP-Modell zur Ansicht und WeiterverwendungBildergalerie
Bestellablauf
Nach erfolgreicher Bezahlung erhalten Sie innerhalb von 24 Stunden – meistens innerhalb weniger Minuten – einen Download-Link beziehungsweise die Dateien direkt an die angegebene E-Mail-Adresse.
