FAQ Baupläne mit 3D- Modellen

Nach dem Kauf erhalten Sie Ihre Unterlagen bequem per E-Mail als Download-Link. Die Dateien werden in der Regel als ZIP-Ordner bereitgestellt und können nach dem Herunterladen einfach entpackt werden. Anschließend stehen Ihnen alle wichtigen Dokumente für Ihr Projekt direkt zur Verfügung.

Unsere Baupläne werden als PDF-Dateien bereitgestellt. Sie lassen sich mit einem gängigen PDF-Reader einfach öffnen, ansehen und bei Bedarf ausdrucken. Die Unterlagen sind übersichtlich aufgebaut und so gestaltet, dass alle wichtigen Informationen schnell erfasst werden können.

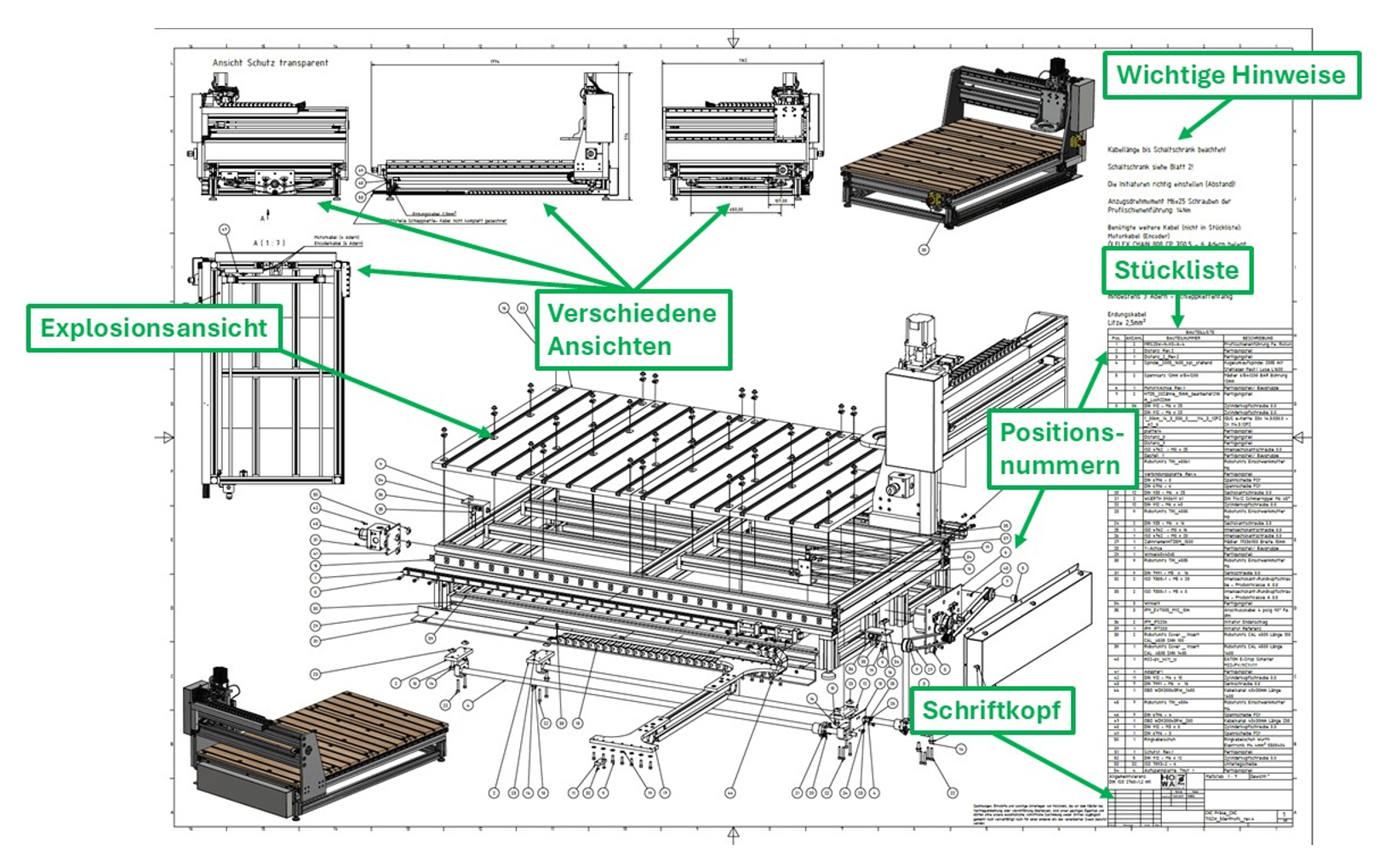

Die Baupläne bestehen aus technischen Zeichnungen mit allen relevanten Maßen in Millimetern. Je nach Projekt enthalten sie unterschiedliche Ansichten und Details, damit die Herstellung möglichst klar und nachvollziehbar dargestellt ist.

Typische Inhalte sind zum Beispiel:

• Vorder-, Seiten- und Draufsichten
• Schnittdarstellungen
• Detailansichten
• Explosionszeichnungen
• ergänzende 3D-Ansichten

Wenn es für die Fertigung erforderlich ist, können zusätzlich wichtige technische Hinweise wie Toleranzen, Passungen oder ergänzende Angaben enthalten sein. Materialinformationen finden sich – je nach Plan – direkt in der Zeichnung oder in der Stückliste.

Die Zeichnungen können – abhängig vom jeweiligen Projekt – in verschiedenen DIN-Formaten von A4 bis A0 aufgebaut sein. Der verwendete Maßstab ist jeweils direkt in der Zeichnung angegeben, sodass alle Inhalte eindeutig nachvollzogen werden können.

Ja, bei Baugruppenzeichnungen ist in der Regel eine Stückliste enthalten. Dort finden Sie die einzelnen Bauteile mit Bezeichnung, Anzahl und Material. Die Positionsnummern in der Zeichnung helfen dabei, die einzelnen Teile schnell zuzuordnen.

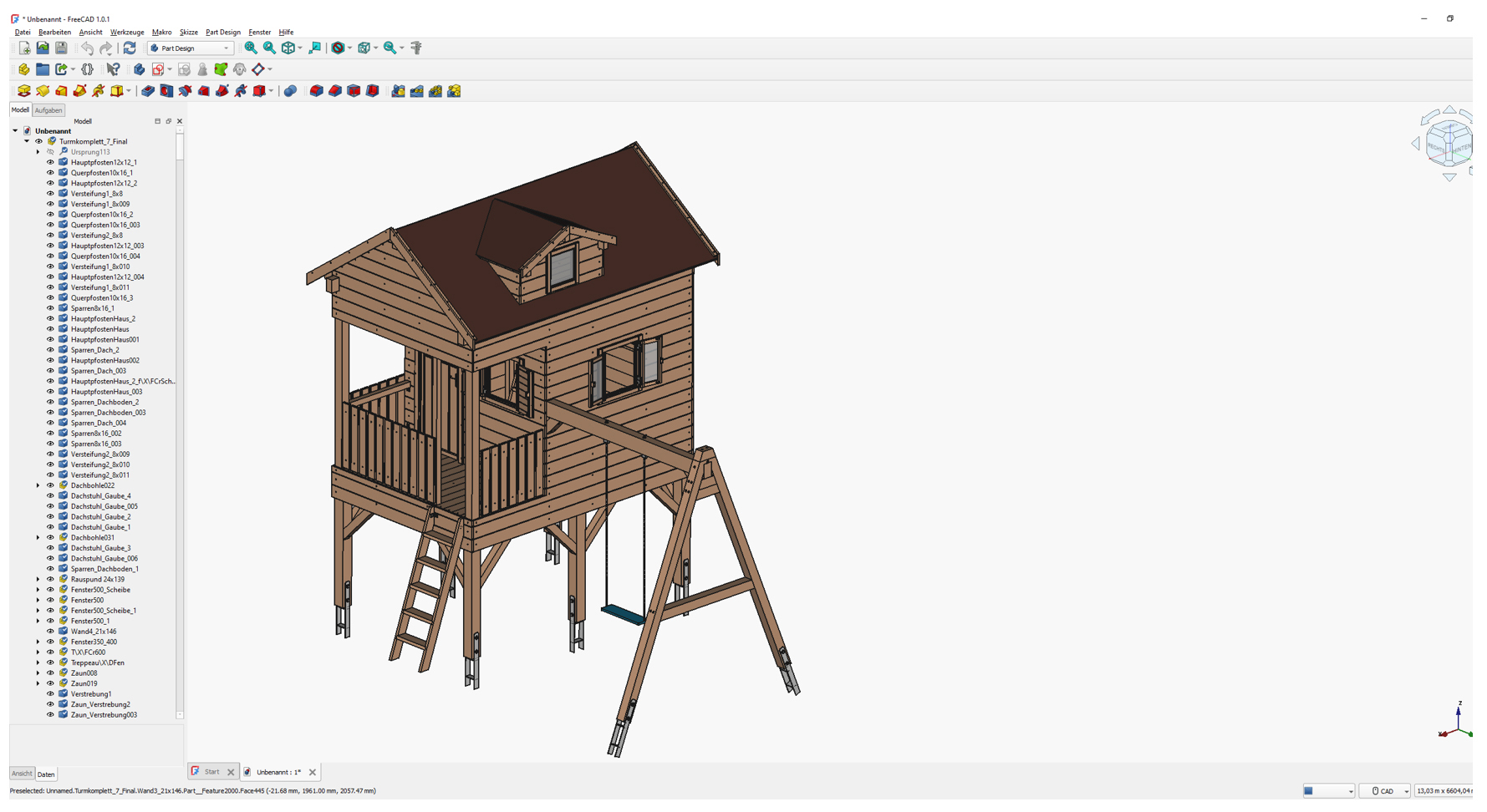

Wenn zu einem Bauplan ein 3D-Modell gehört, wird dieses im STEP-Format bereitgestellt. Dieses Dateiformat kann in vielen gängigen CAD-Programmen geöffnet und weiterverarbeitet werden.

Geeignete Programme sind zum Beispiel:

• FreeCAD
• Autodesk Fusion

Dadurch können Sie das Modell nicht nur ansehen, sondern – je nach Software – auch anpassen oder für Ihre eigenen Anforderungen weiterverwenden.

Unsere 3D-Modelle sind möglichst nah an der späteren realen Ausführung aufgebaut. Häufig werden dabei nicht nur die Hauptbauteile, sondern auch zusätzliche Komponenten und wichtige Details berücksichtigt. Dadurch können die Modelle entsprechend umfangreich sein und je nach Rechnerleistung etwas mehr Ressourcen benötigen.

Wenn Sie Fragen zu unseren Bauplänen oder 3D-Modellen haben, helfen wir Ihnen gerne weiter.
