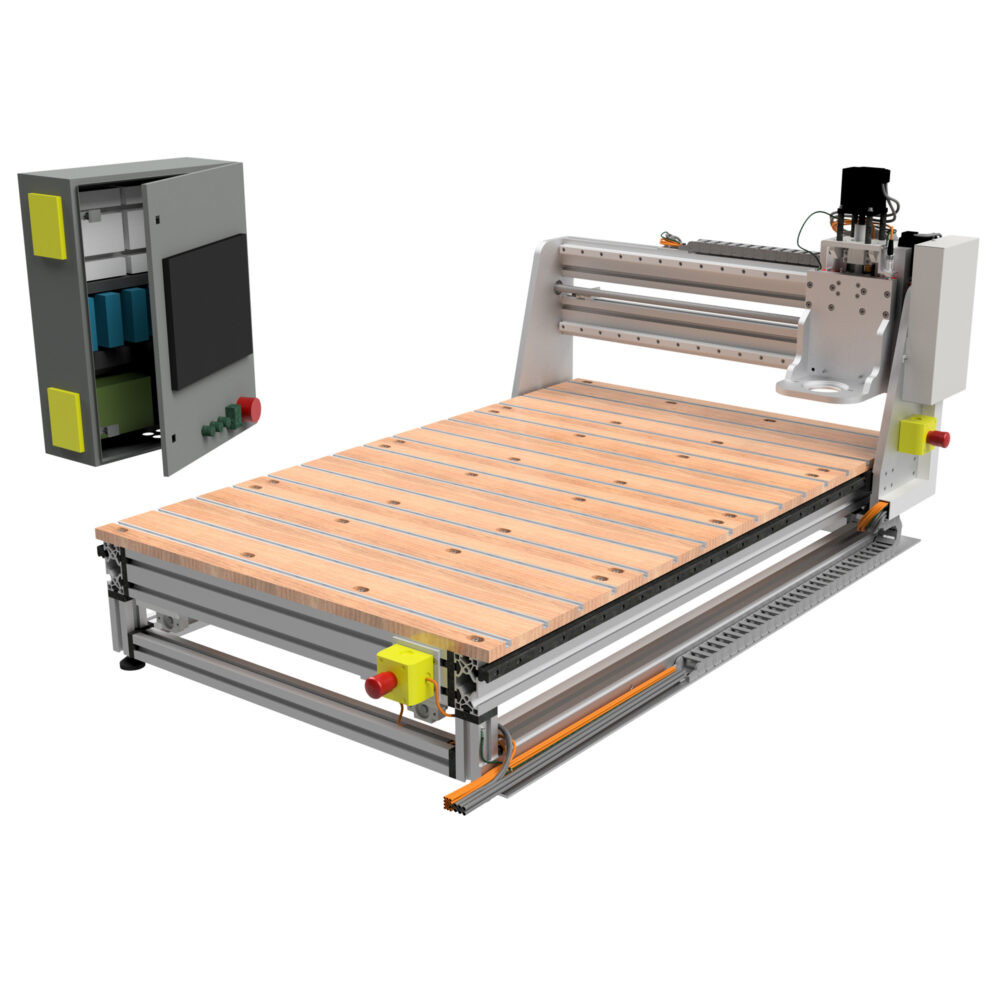

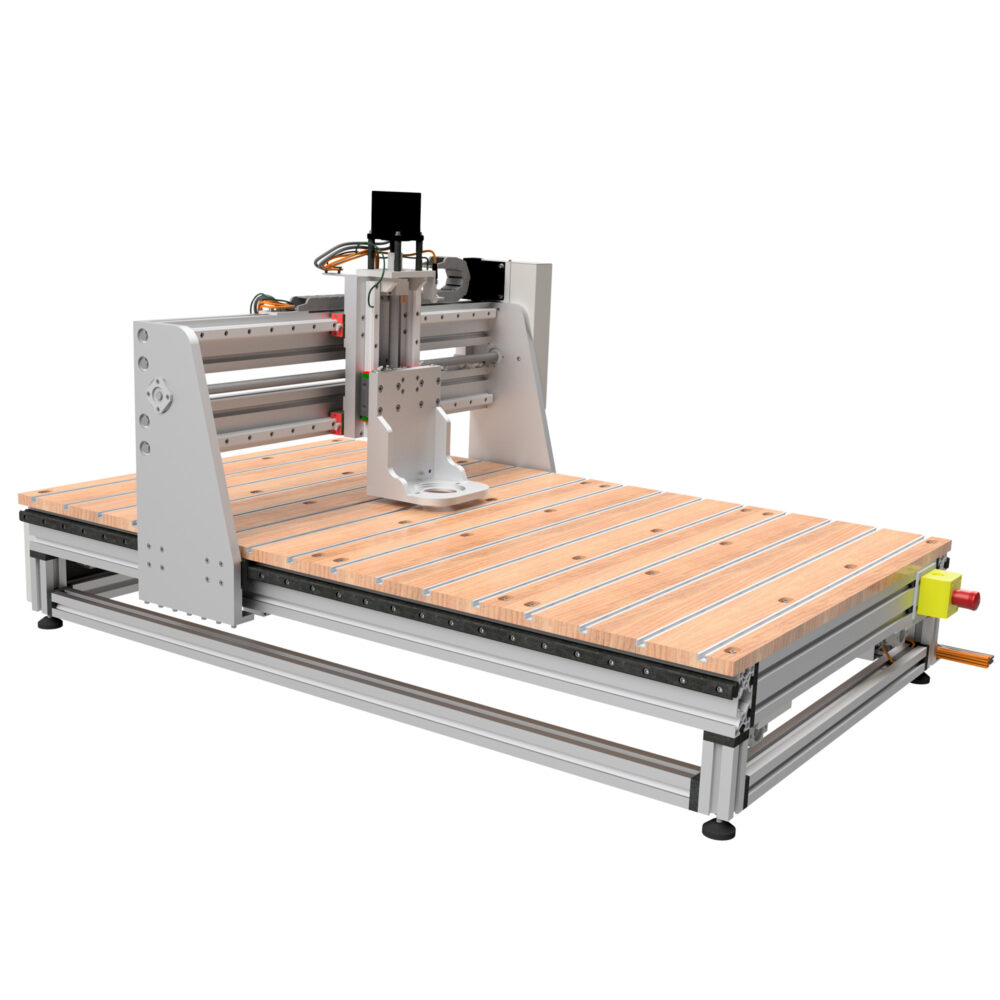

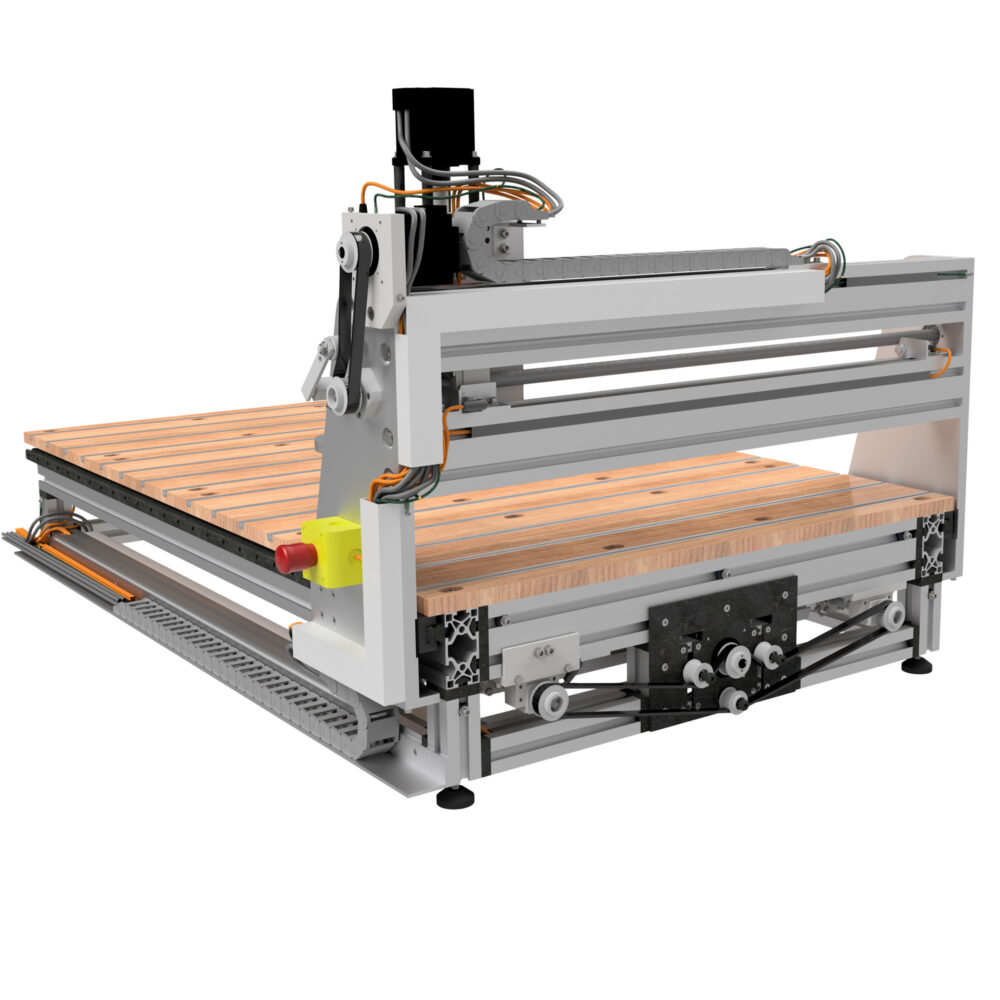

3D-Modell laden3D-Modell der CNC-Portalfräse im interaktiven Viewer. Die Ladezeit variiert je nach Internetverbindung.
CNC-Maschine selbst bauen – mit erprobten Plänen und praxisnaher Dokumentation
Im Internet finden sich zahlreiche Bauanleitungen für CNC-Maschinen. Diese Eigenbau-CNC-Portalfräse wurde jedoch nicht nur konstruiert, sondern über mehrere Jahre in der Praxis weiterentwickelt und optimiert.

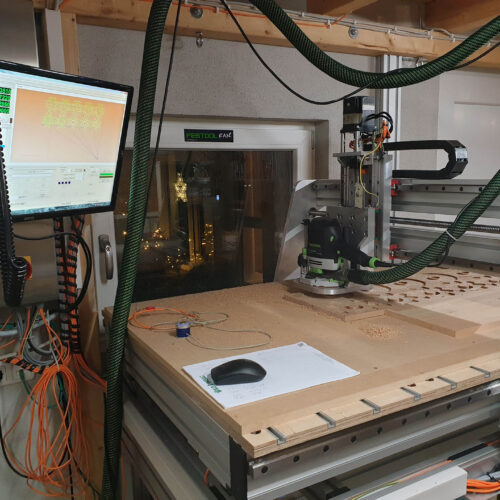

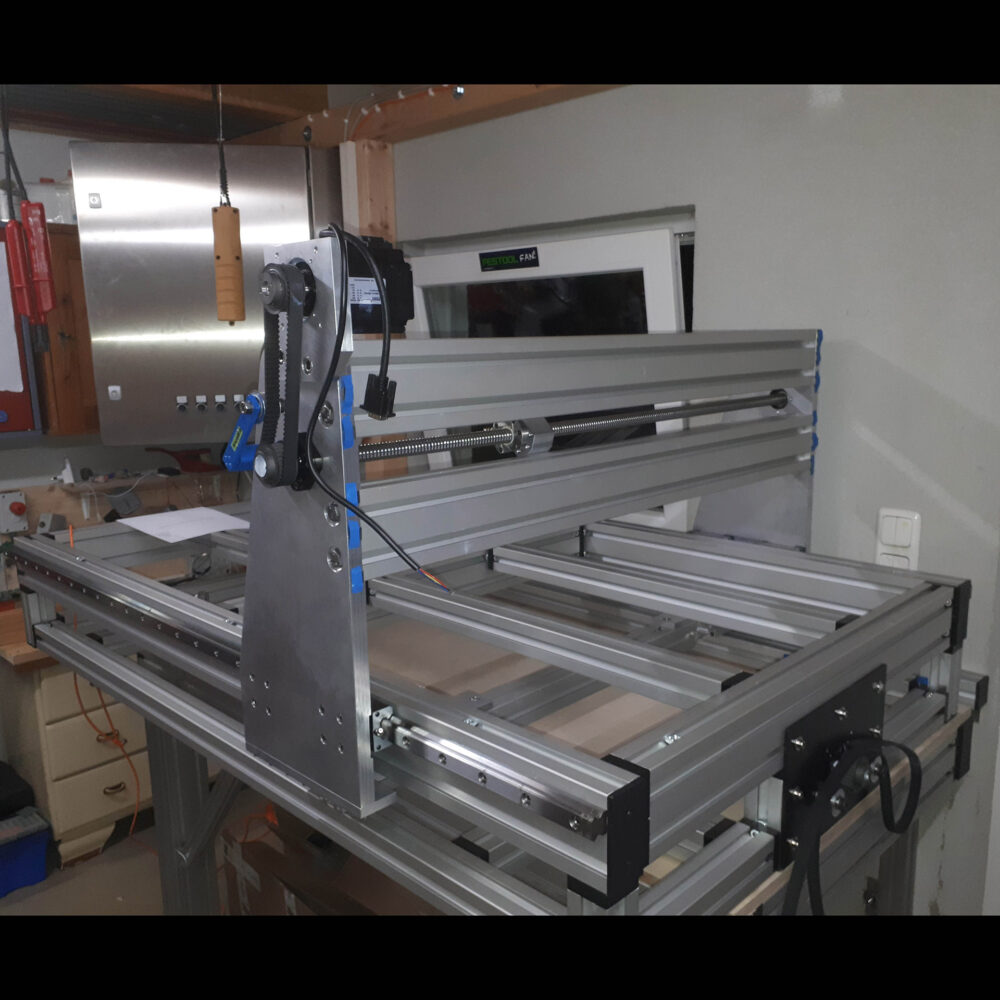

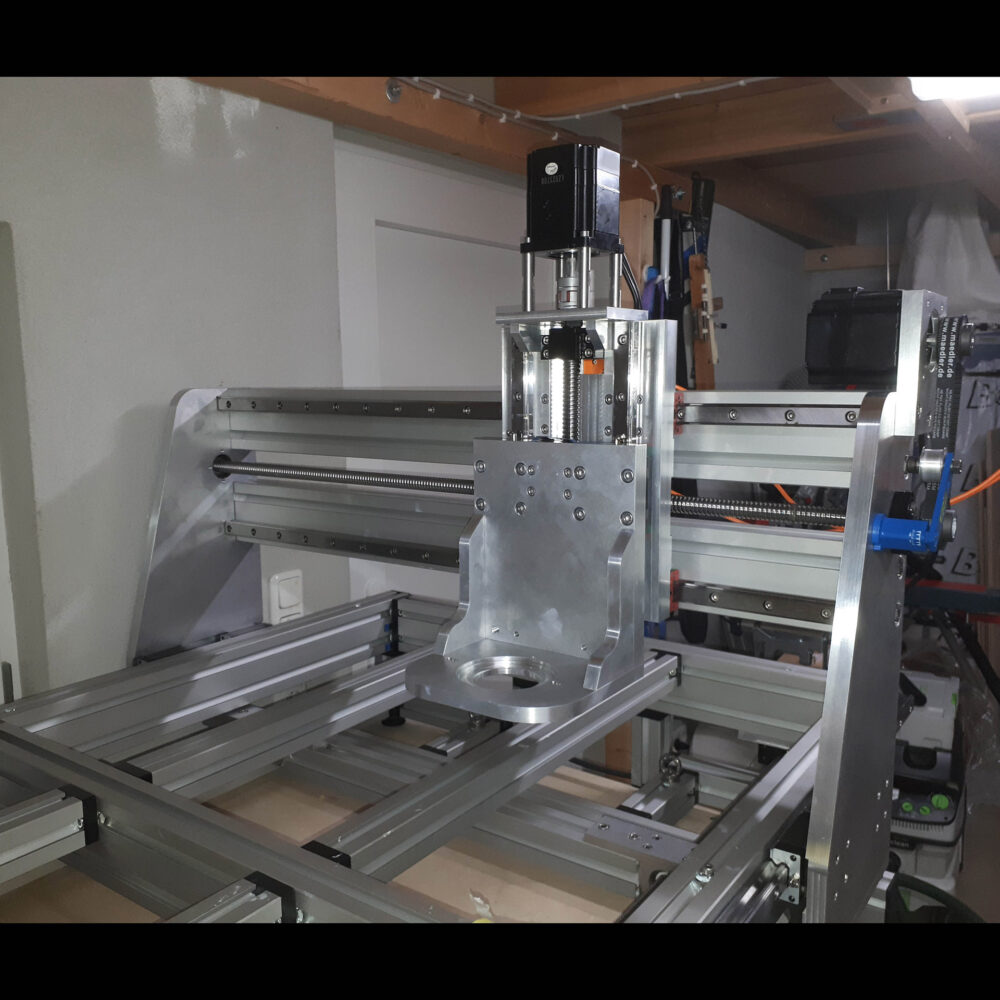

Die Maschine verfügt über drei angetriebene Achsen – X, Y und Z – und eignet sich nicht nur als CNC-Fräse, sondern auch als stabile Basis für einen 3D-Drucker oder eine Lasermaschine. Durch die stabile Aluminium Konstruktion kann Holz, Kunststoff und Aluminium gefräst werden.

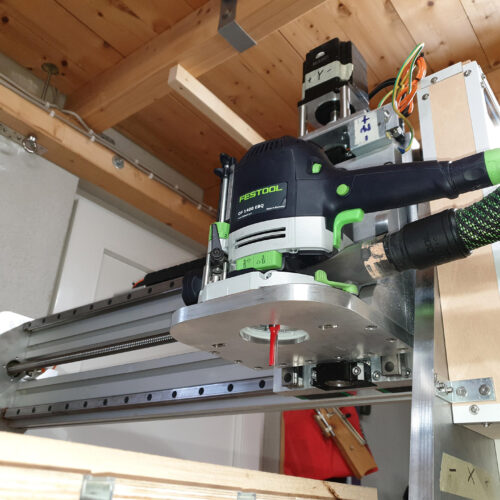

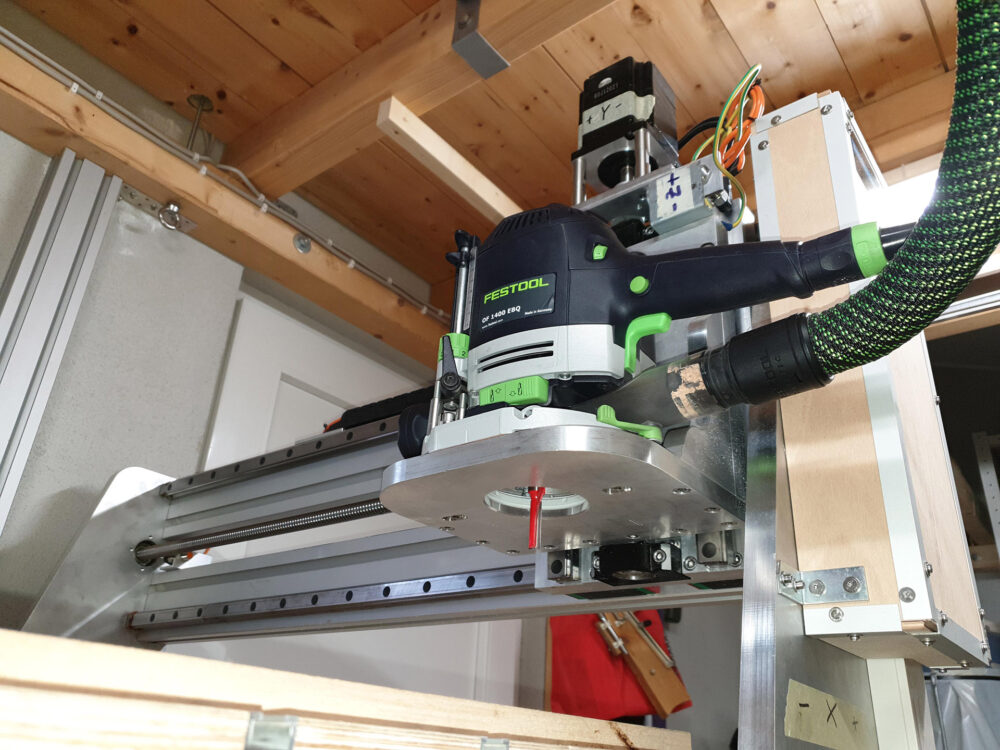

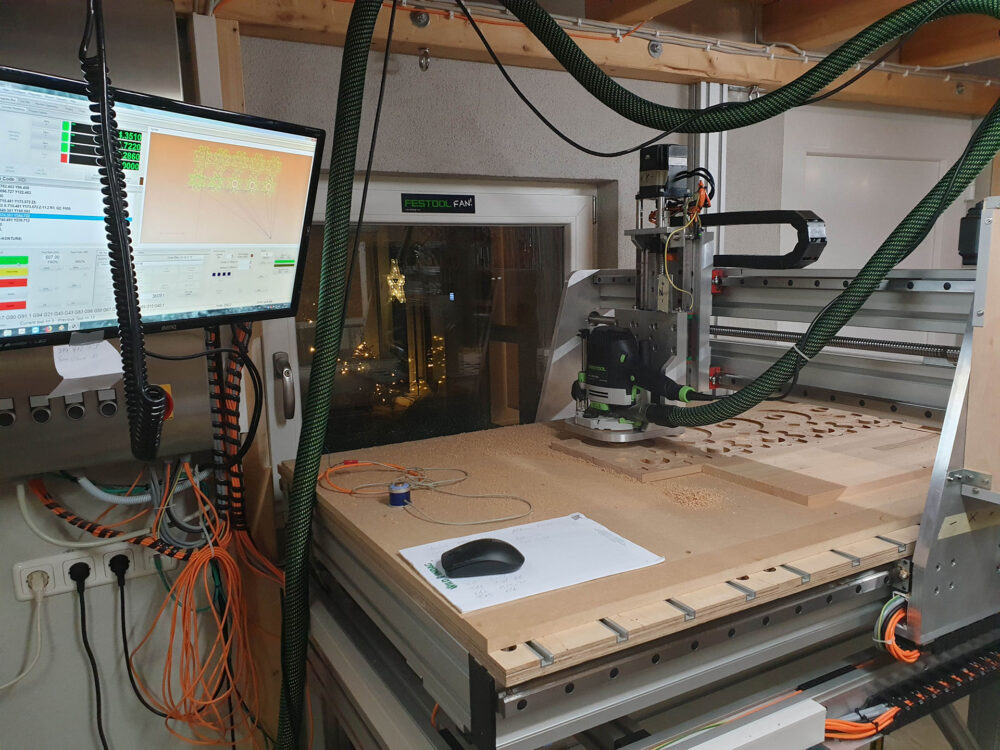

Ob Fräskopf, 3D-Druckkopf oder Laser: Durch das robuste Grundgestell bleibt die Maschine flexibel einsetzbar. In der gezeigten Ausführung wird eine Oberfräse verwendet, alternativ kann auch eine konventionelle Frässpindel eingebaut werden.

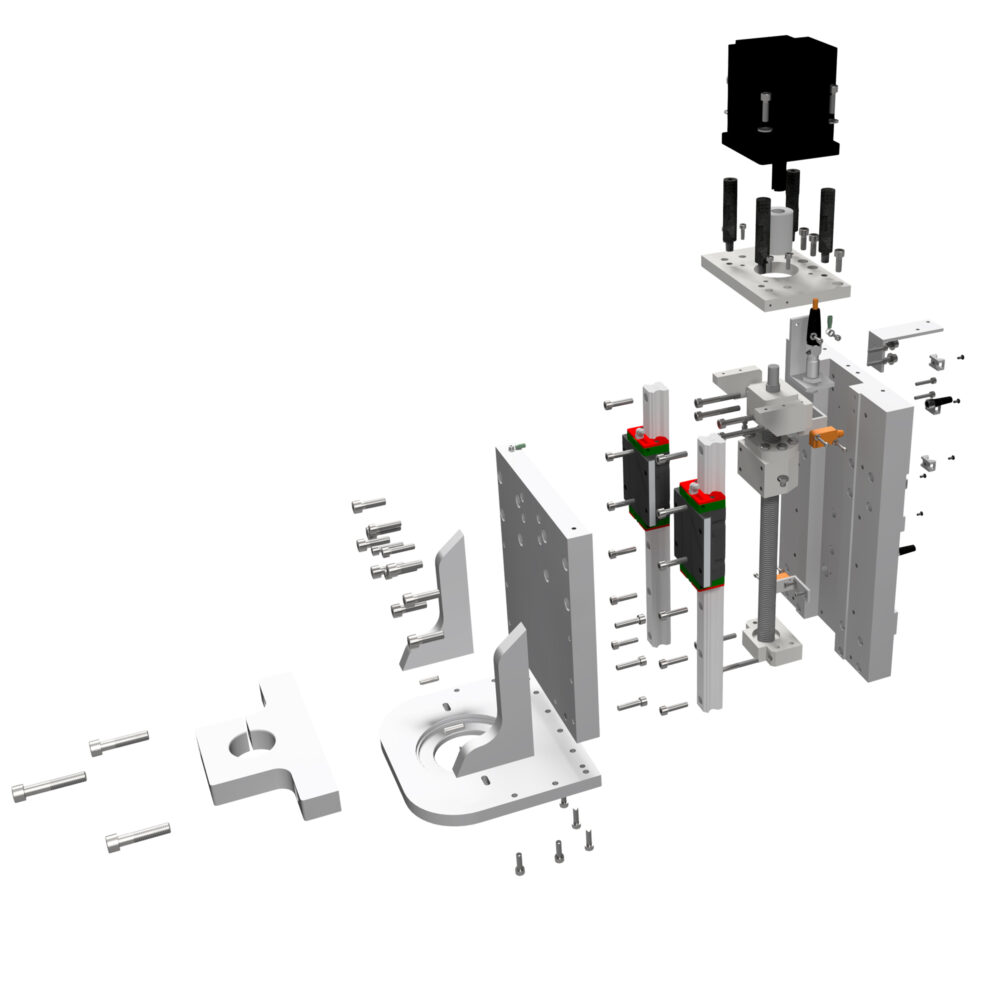

Über viele Arbeitsstunden hinweg entstand ein detailliertes 3D-Modell der CNC-Portalfräse – ergänzt durch alle Fertigungszeichnungen, genaue Stücklisten und eine umfangreiche Dokumentation.
Die Unterlagen geben einen praxisnahen Einblick in den CNC-Selbstbau, erläutern mechanische und elektrische Konstruktionsdetails, enthalten Hinweise zur Sicherheit und zeigen mögliche Erweiterungen auf.
Damit eignet sich das Datenpaket sowohl als Grundlage für ein eigenes Projekt als auch für alle, die die Maschine möglichst originalgetreu nachbauen möchten.
Falls Sie weitere Informationen zum Aufbau der Zeichnungen oder Umgang mit dem 3D-Modell benötigen, finden Sie hier eine Zusammenstellung der wichtigsten Fragen: FAQ zu unseren Bauplänen und 3D-Modellen
Technische Daten
- Länge: 1770 mm
- Breite: 1160 mm
- Höhe: 915 mm
- Gewicht Fräse: ca. 180 kg
- Gewicht Schaltschrank: ca. 20 kg
- Verfahrweg: X 1340 mm, Y 760 mm, Z 139 mm
- Verfahrgeschwindigkeit: 2000 mm/min
- Genauigkeit: ca. 0,05 mm bis 0,1 mm

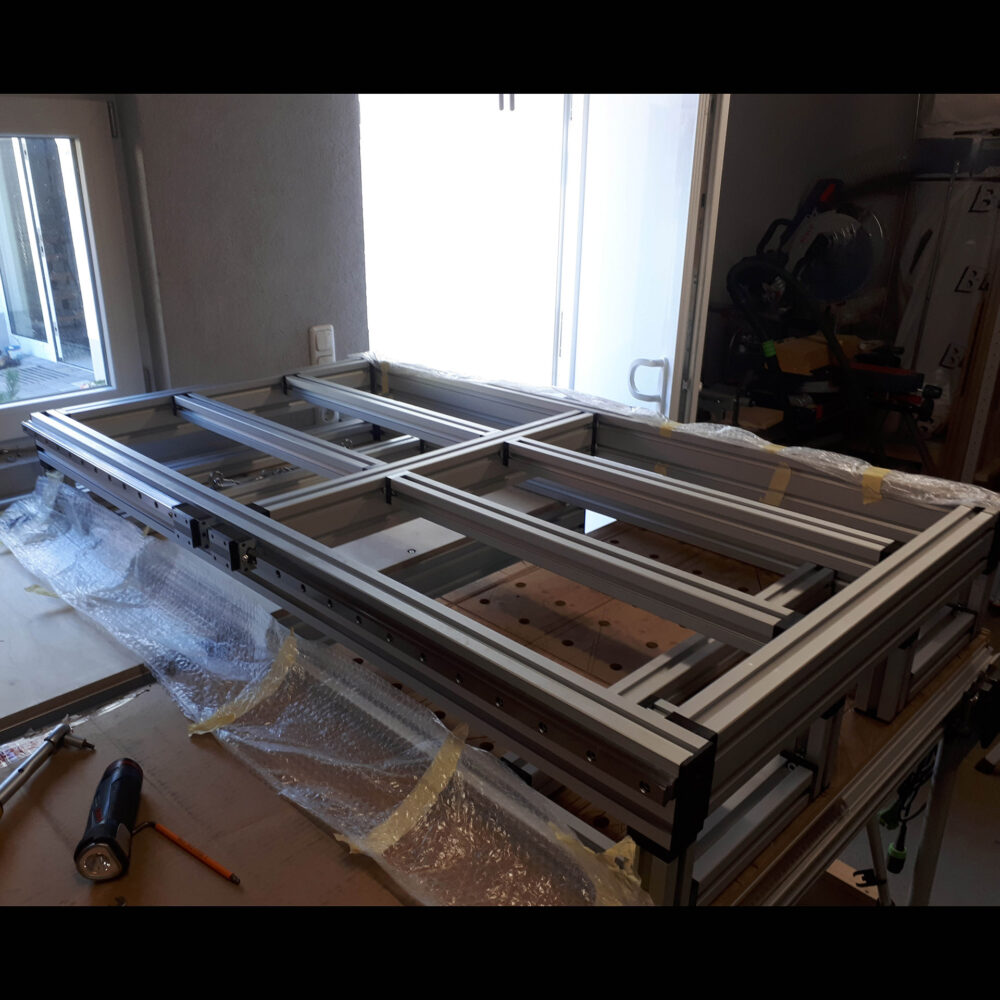

- Grundgestell: Aluminiumprofil Robotunits
- Weitere Bauteile: überwiegend Aluminium AlMg4 und Stahl

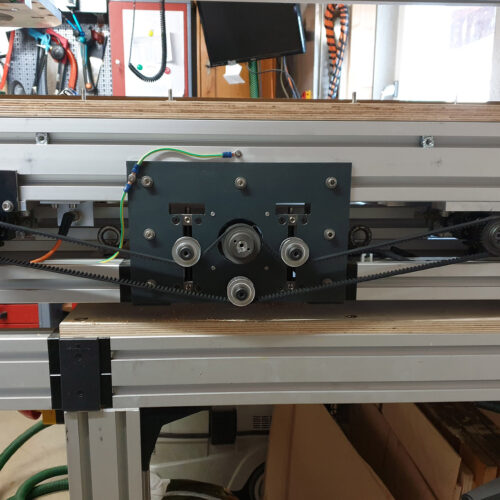

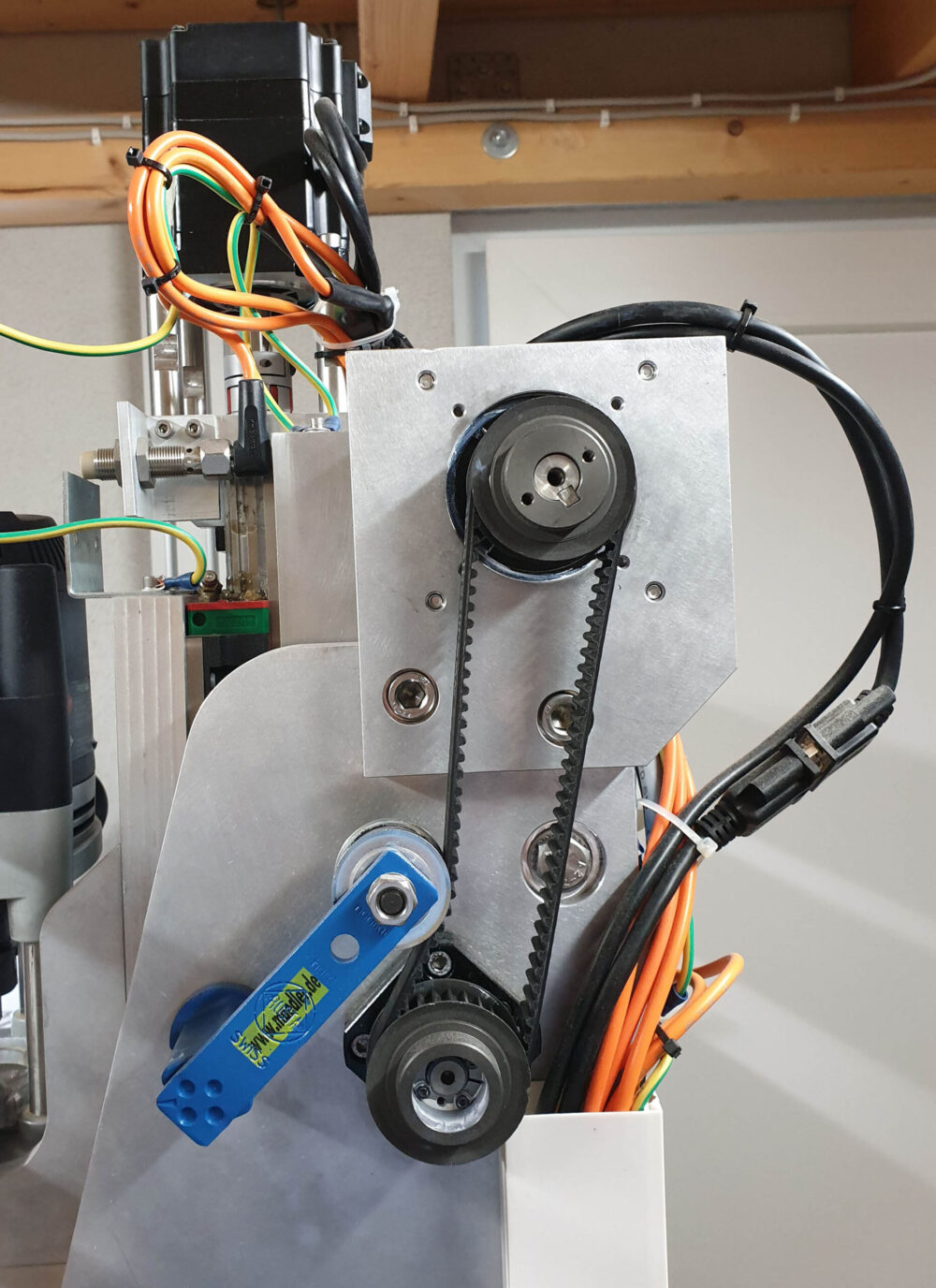

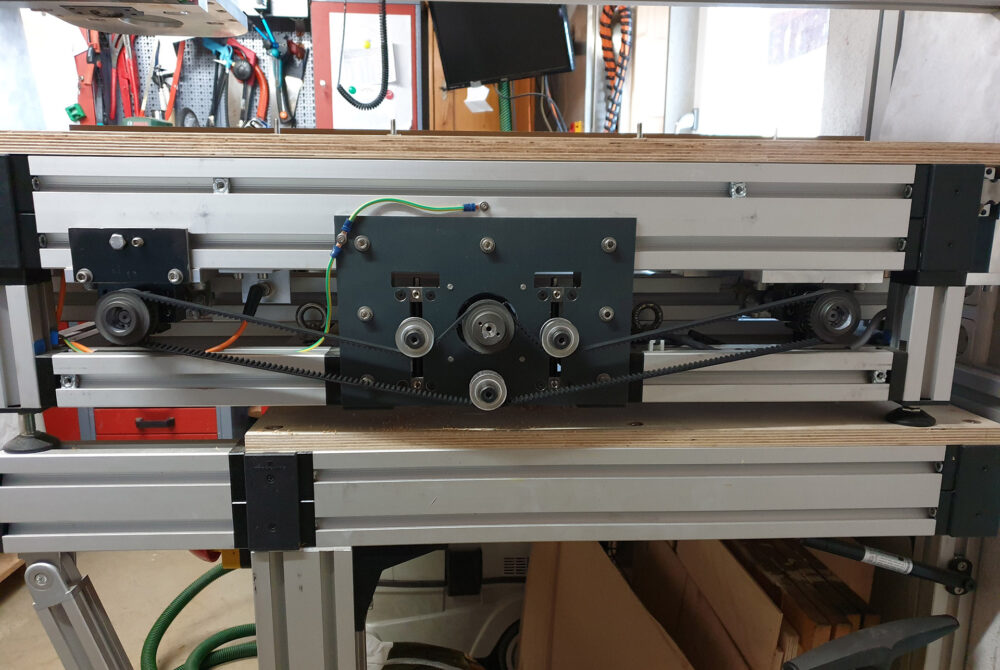

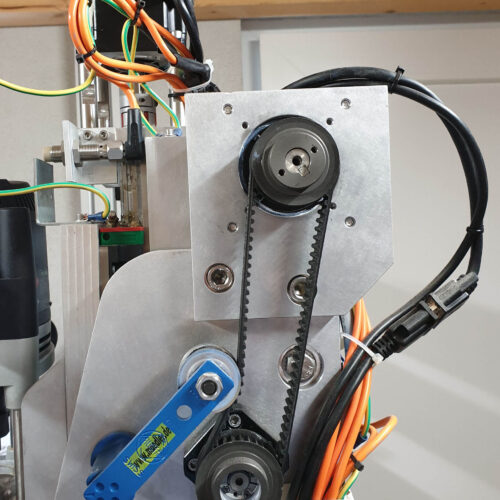

- Kugelumlaufspindeln: Ø 20 mm, Steigung 5 mm
- Profilschienenführungen: Größe 25, HiWin und Rollon

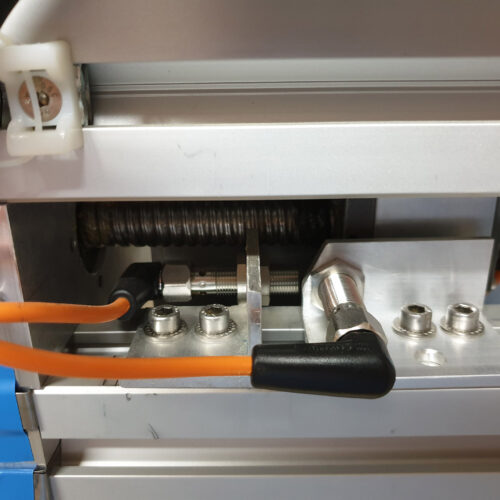

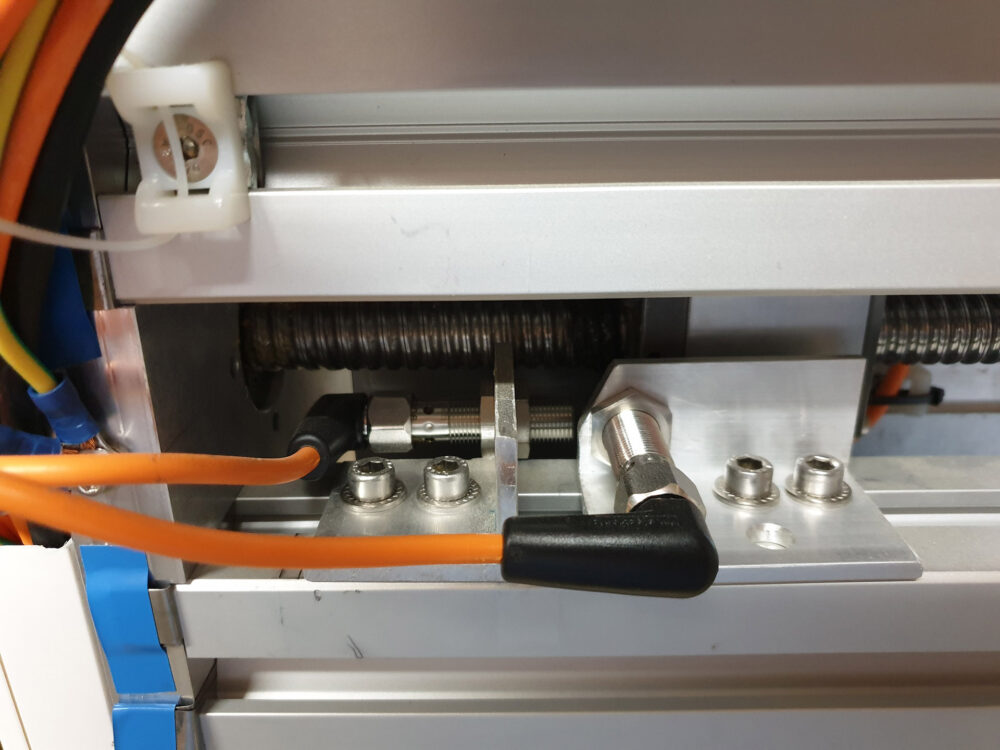

- Referenzschalter: IFM Initiatoren
- Endanschlagschalter: IFM Initiatoren

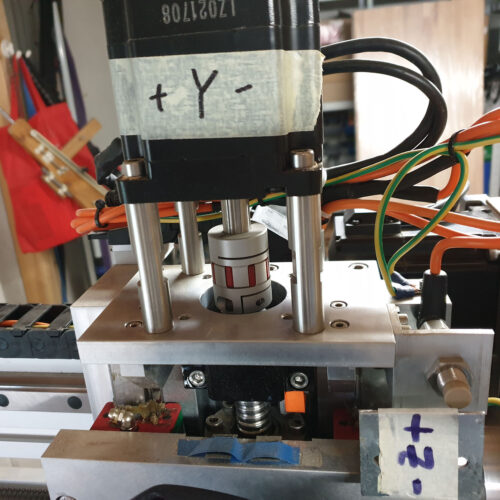

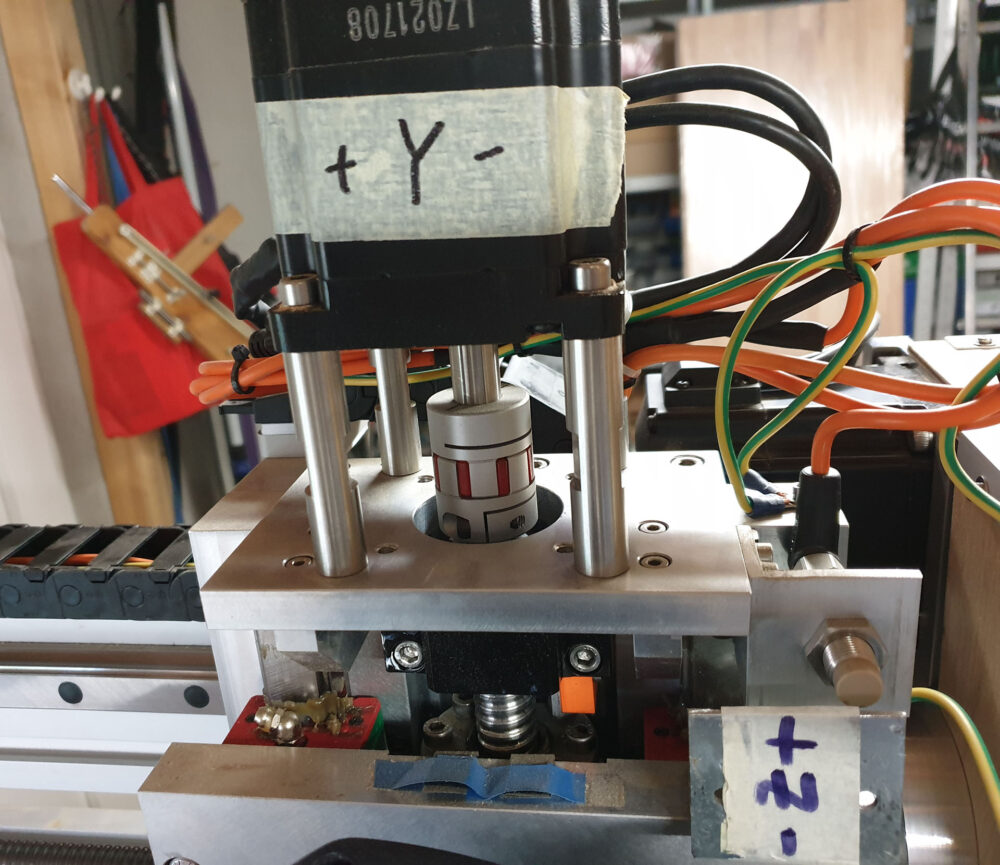

- Motoren: Closed-Loop-System von Leadshine

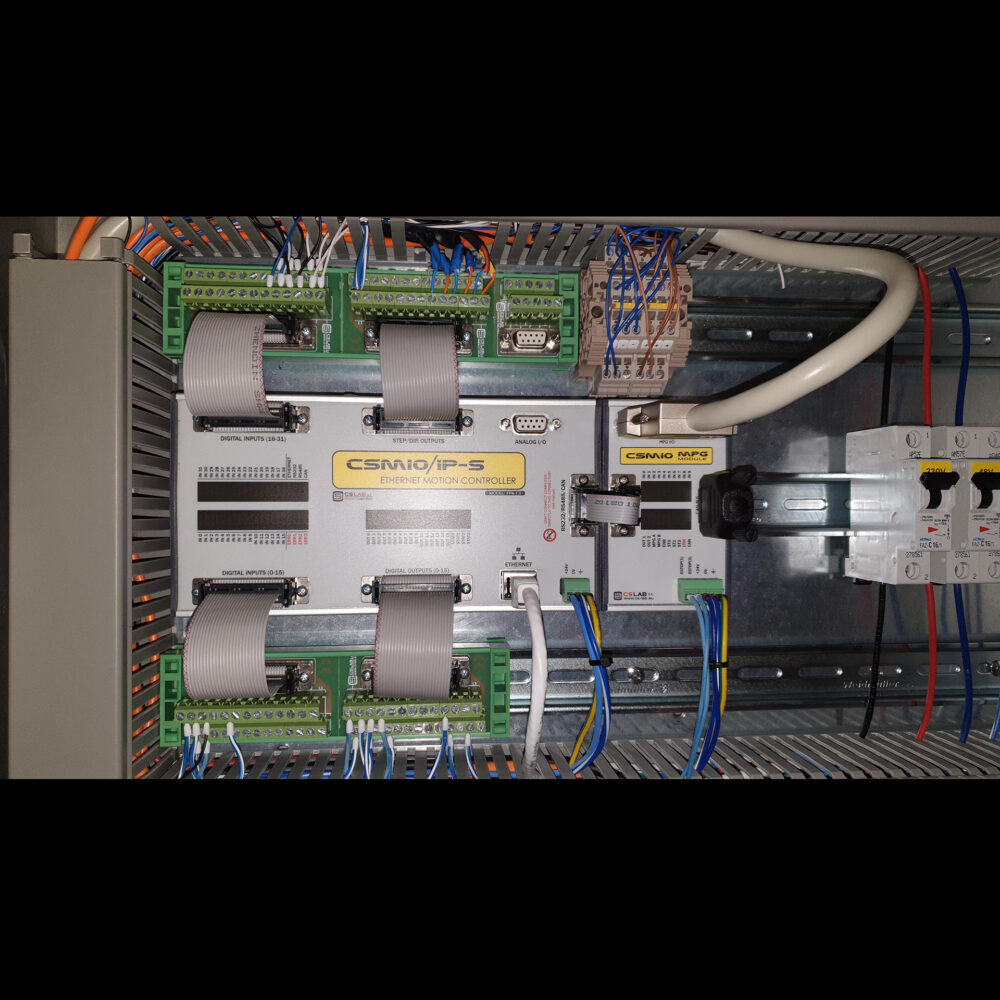

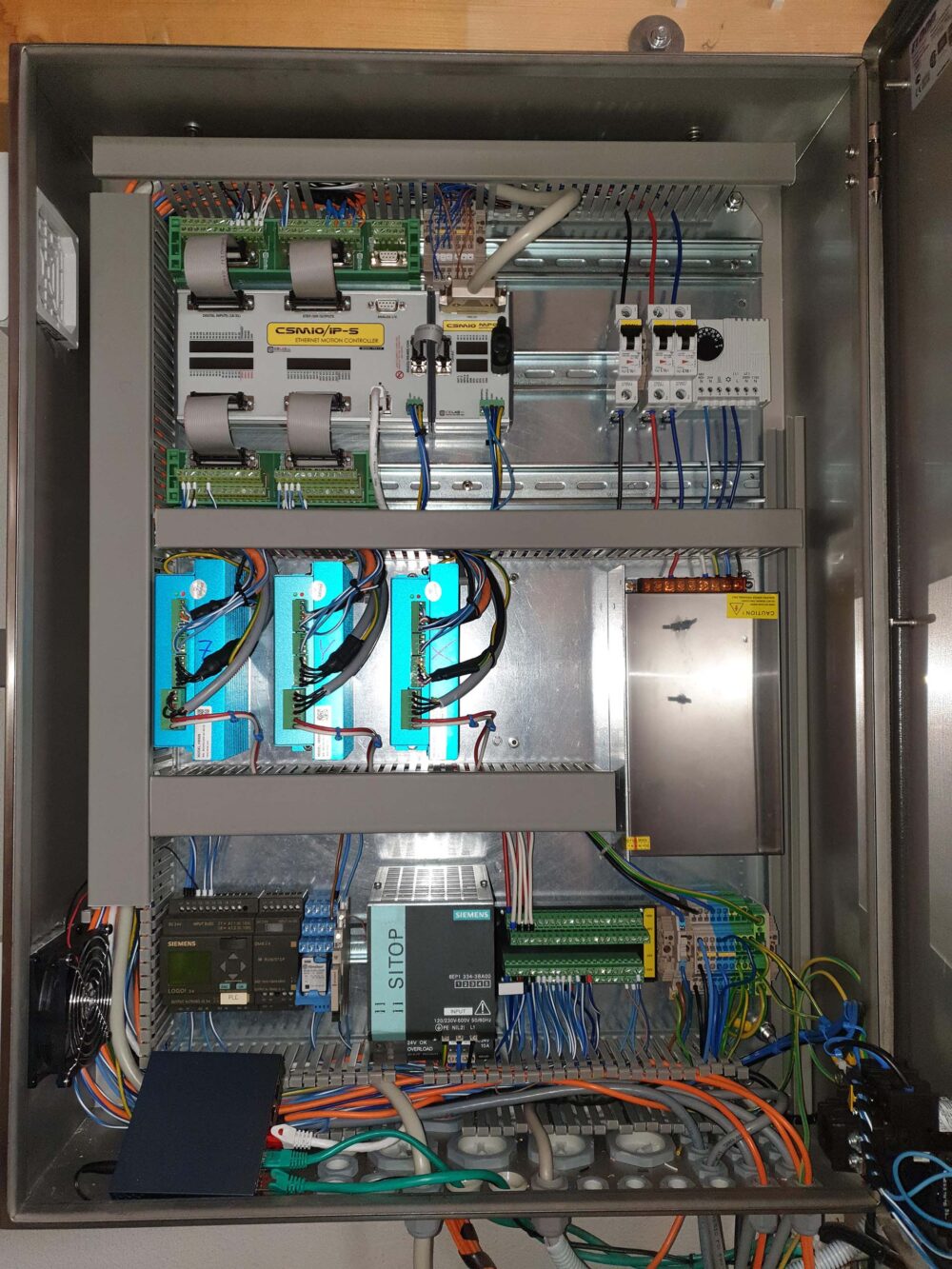

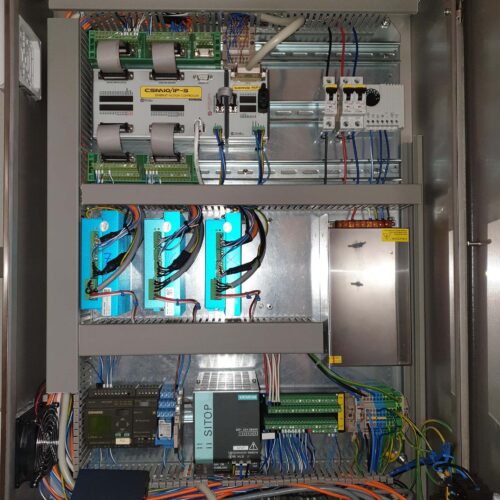

- Steuerung: CSMIO IP/S und CSMIO MPG mit Handrad
- Steuerungssoftware ursprünglich: Mach4 auf Windows 7
Hinweis: Inzwischen verwende ich nicht mehr Mach4, sondern simCNC von CSLabs auf einem Windows-10-PC. Diese Änderung ist dort als Update vermerkt.
Materialkosten: ca. 10 000 €
Lieferumfang & Eignung
Lieferumfang
- Detailliertes 3D-Modell im STEP-Format inklusive aller Einzelteile

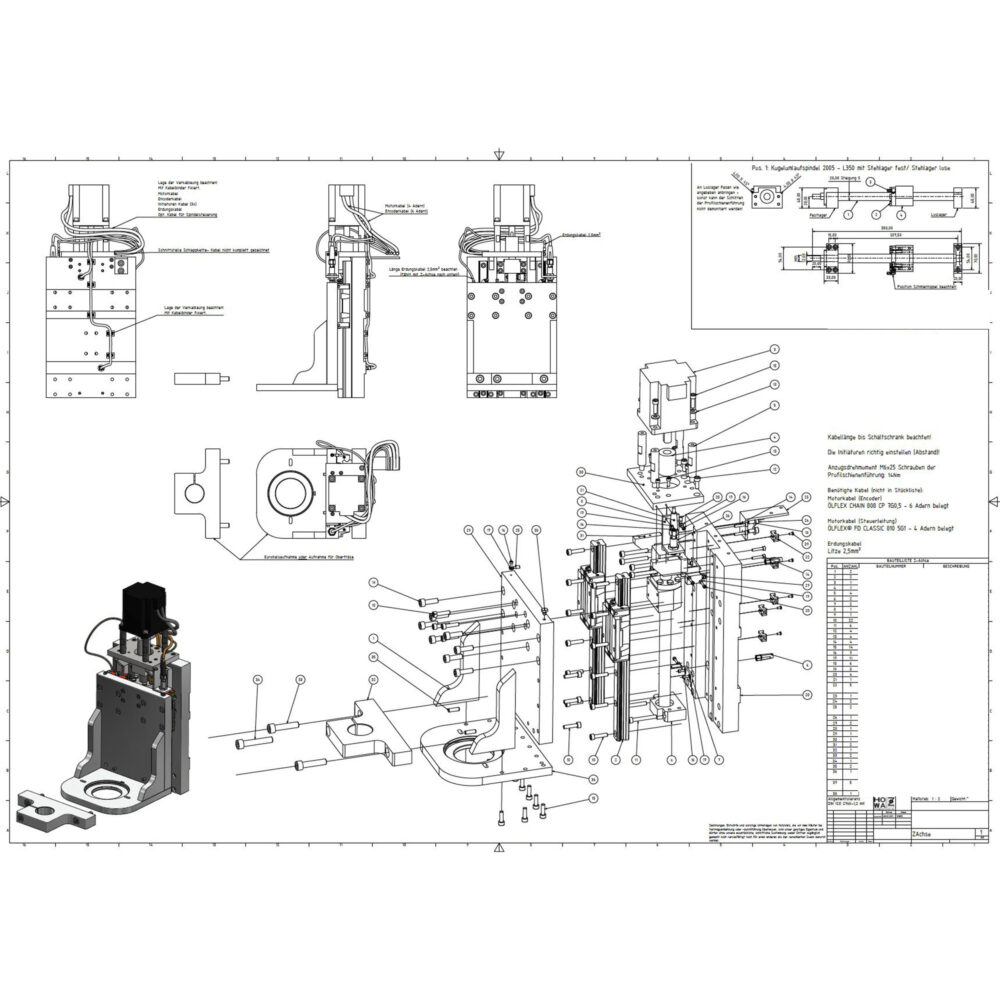

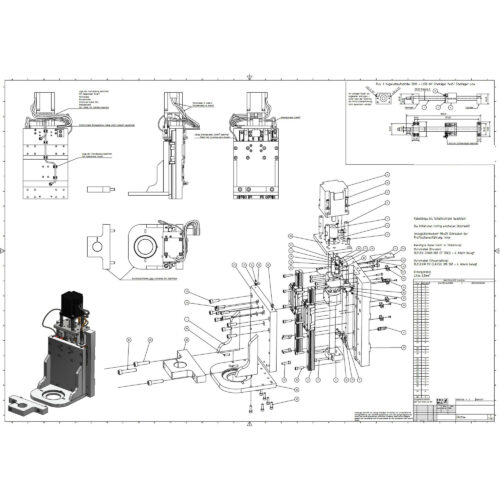

- Fertigungszeichnungen, Stücklisten und Zusammenbauzeichnungen im PDF-Format
- Insgesamt 47 Zeichnungen
- Ausführliche Dokumentation mit zahlreichen Tipps zum Zusammenbau
- Erweiterte Informationen mit Datenblättern zu den verbauten Komponenten
- Alternative Aufnahme für Frässpindeln mit Eurohals Ø 40
Für wen ist das Datenpaket geeignet?
Die Unterlagen richten sich an alle, die Zeit sparen, typische Fehler vermeiden und schneller zu einer funktionierenden CNC-Maschine gelangen möchten. Gleichzeitig eignen sich die Daten auch als Ausgangspunkt für individuelle Anpassungen und Weiterentwicklungen.
Highlights
3 angetriebene Achsen
X-, Y- und Z-AchseMultifunktional nutzbar
als CNC-Fräse, 3D-Drucker-Basis oder LasermaschineStabile Aluminium-Konstruktion
für Holz, Kunststoff und AluminiumGroßer Verfahrweg
X 1340 mm, Y 760 mm, Z 139 mmHohe Genauigkeit
ca. 0,05 mm bis 0,1 mmMassive Mechanik
Kugelumlaufspindeln Ø 20 mm und Profilschienenführungen Größe 2547 Zeichnungen
Fertigungszeichnungen, Stücklisten und ZusammenbauzeichnungenSTEP-Modell
detailliertes 3D-Modell inklusive aller EinzelteilePraxisdokumentation
mit zahlreichen Tipps zum ZusammenbauErweiterbar
alternative Aufnahme für Frässpindeln mit Eurohals Ø 40Bestellablauf
Nach erfolgreicher Bezahlung erhalten Sie innerhalb von 24 Stunden – meist innerhalb weniger Minuten – einen Download-Link beziehungsweise die Dateien direkt an die angegebene E-Mail-Adresse.
